VideoCAD Professional

O VideoCAD Prefessional é uma ferramenta multifuncional de software que permite projetar e definir a área de visão e posicionamento de câmeras, auxiliando no projeto de sistemas de CFTV de qualquer nível de complexidade. É um software amigável, permitindo mesmo a iniciantes o uso de novas ferramentas de qualidade e recursos específicos para CFTV sem necessitar de longos treinamentos ou conhecimentos prévios sobre CAD ou modelagem, além de efetuar todo os cálculos necessários para um projeto completo de CFTV.

Com a Edição Professional do VideoCAD, resumidamente, podemos melhorar a qualidade do projeto e desenvolvimento de um sistema de CFTV, deixando-o em um nível de qualidade profissional que dificilmente será igualado ou ultrapassado pelos seus concorrentes.

Características:

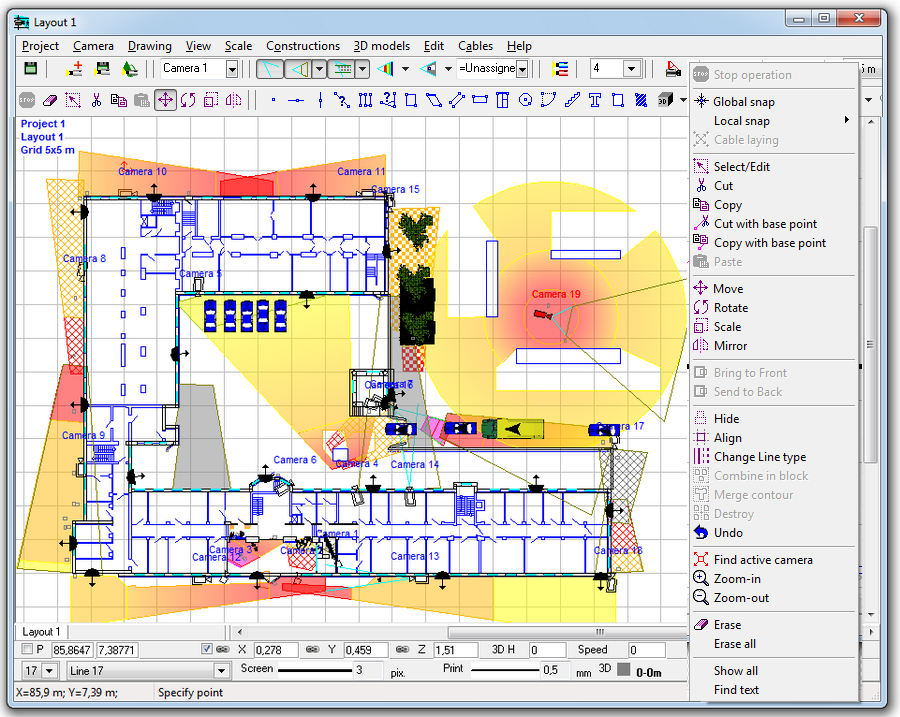

  • Desenho de sistemas e plantas baixas;

  • Definição de campo de visão e área de projeção em 2D e 3D;

  • Interface amigável de fácil utilização;

  • Ferramentas de desenho integradas;

  • Importação de arquivos de plantas e esquemáticos em DWG, DXF, JPG e diversos outros formatos;

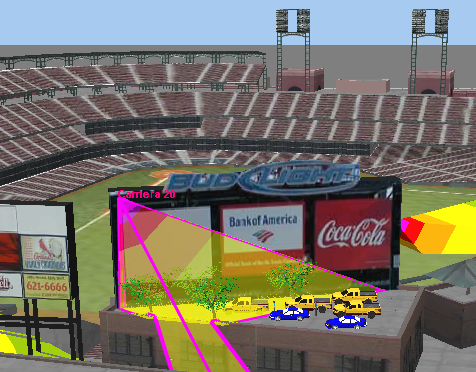

  • Simulação de imagens e cenas 3D, e 2D;

  • Integração de parâmetros de câmeras;

  • Exportação em diversos formatos;

  • E muito mais…



Recursos Adicionais

O VideoCAD também permite:

  • Calcular a projeção da área de visualização horizontal de acordo com a distância focal da lente, formato do sensor, altura de instalação da câmera, as alturas máximas e mínimas, assim como o alcance máximo de cobertura.

  • Calcular as projeções horizontais para áreas de detecção e identificação de pessoa, leitura de placa veicular de acordo com a distância focal da lente, formato do sensor, altura de instalação da câmera, as alturas máximas e mínimas assim como o alcance máximo de cobertura, levando em conta os critérios relacionados, dependendo do nível de qualidade da imagem de vídeo.

  • Determinar o encaixe total ou parcial de um objeto ou assunto na área de visualização no monitor em porcentagem do tamanho do monitor, pixeis, linhas de TV e milímetros nos tamanhos conhecidos de monitores usando as dimensões reais do objeto, altura acima do solo e distância do local da câmera.

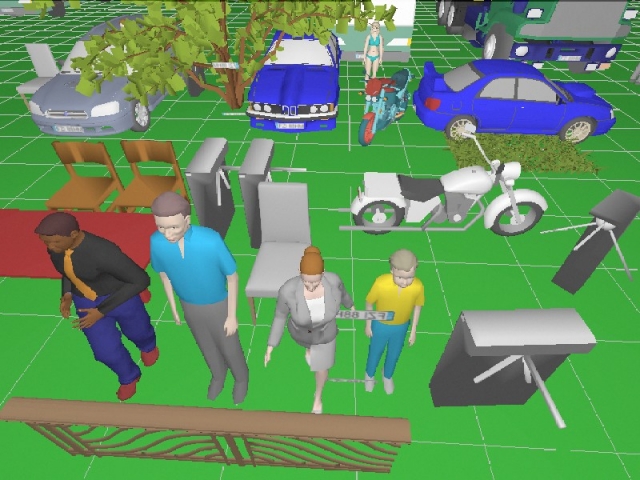

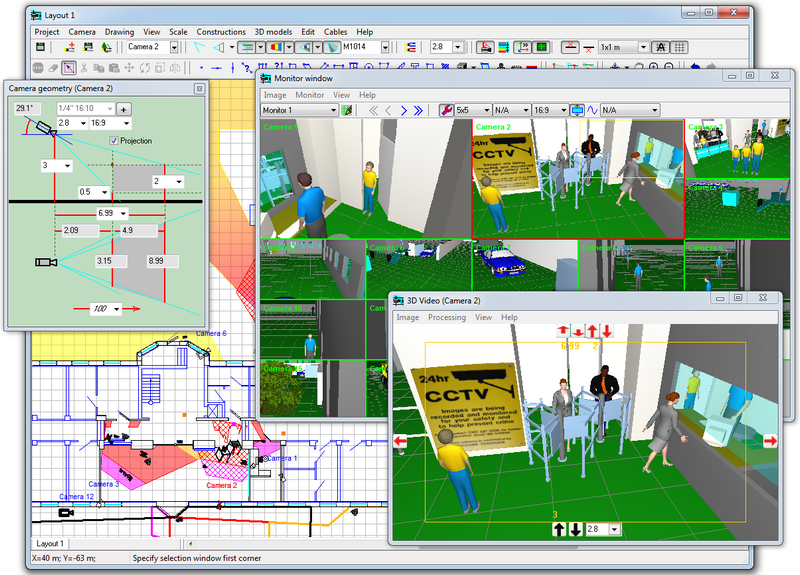

  • Modelagem de cenas 3D e imagens de vídeo de câmeras levando em consideração os parâmetros de qualidade de cada câmera do sistema.

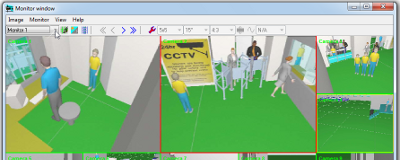

  • Modelagem de monitores para sistemas de CFTV.

  • Calcular o ângulo da câmera de acordo com o alcance máximo de visualização requerido, altura, lente assim como os parâmetros de matriz da câmera. Portanto, não há a necessidade do projetista calcular previamente estes parâmetros.

  • Mostrar uma imagem modelada da área de visualização, permitindo medir qualquer parâmetro em qualquer ponto, usando a janela gráfica.

  • Salvar a imagem modelada da área de visualização atual em formatos gráficos padrões.

  • Criar, salvar e carregar projetos de CFTV completos com diversos layouts.

  • Exportar projetos para arquivos de texto.

  • Manter um banco de dados de critérios de detecção, identificação de pessoa, leitura de placa veicular, dependendo dos níveis de qualidade da imagem de vídeo.

  • Calcular automaticamente as distâncias e parâmetros elétricos do cabeamento de alimentação.

  • Desde a versão 2.0 do VideoCAD a interface de CAD é usada na janela gráfica.

  • Todos os cálculos são feitos em tempo real permitindo verificar a influência de cada parâmetro especificado sobre o resultado final. O VideoCAD não utiliza fórmulas ou técnicas simplificadas ou aproximações, evitando ao máximo situações reais com erros consideráveis. Opera com os parâmetros de cálculo corretos, tanto na digitação como na seleção por lista ou menu.

  • O VideoCAD também é uma excelente ferramenta na apresentação de projetos profissionais de CFTV demonstrando ao cliente profissionalismo, organização e planejamento.



Edições do VideoCAD

São disponibilizadas diferentes edições do Software VideoCAD, cada diferentes recursos e valores conforme o tipo de aplicação e projeto.

  • VideoCAD 9 Professional – O software de design de CFTV profissional mais poderoso e com muitas ferramentas exclusivas.
  • VideoCAD 8 Lite – uma versão intermediária que oferece as ferramentas mais úteis e fáceis de dominar para o projeto de CFTV;
  • VideoCAD 7 Starter – versão mais fácil e de baixo custo;
  • VideoCAD 7 Starter II Kit – é como a versão Starter, mas com vários recursos valiosos adicionais. A versão Starter II é oferecida apenas em um kit com a Calculadora de CFTV com câmera IP;

O VideoCAD 9 Professional é registrado com dongle USB. Todas as outras versões do VideoCAD são registradas apenas por código de registro pessoal. Este código não depende de hardware ou dongle do computador. Este código é válido em qualquer computador.

Quando você compra uma nova licença do VideoCAD 9 Professional, uma licença do VideoCAD 8 Lite é complementada gratuitamente. Isso minimiza a inconveniência de ter que usar o dongle USB com o VideoCAD Professional.

A licença do VideoCAD 9 Professional e VideoCAD 8 Lite permite o uso gratuito das versões demo para fins educacionais, para pesquisas, teses, artigos de redação etc. atividades sem fins lucrativos.



Tabela Comparativa



Matriz de Características e Recursos Disponíveis Edição do Software VideoCAD
Starter Starter II Kit Lite Professional

Desenho de plantas baixas (2D)

Sim

Sim

Sim

Sim

Definição de campo de visão e área de projeção em 2D e 3D

Sim

Sim

Sim

Sim

Interface amigável de fácil utilização

Sim

Sim

Sim

Sim

Ferramentas básicas de desenho integradas

Sim

Sim

Sim

Sim

Importação de arquivos de fundo tipo BMP e JPG

Sim

Sim

Sim

Sim

Exportação de arquivos tipo BMP e JPG

Sim

Sim

Sim

Sim

Integração de parâmetros básicos de câmeras

Sim

Sim

Sim

Sim

Simulação de imagens e cenas 3D, e 2D

Sim

Sim

Sim

Sim

Definição da área de projeção com resolução espacial (pixel por metro)

Sim

Sim

Sim

Sim

Ferramenta para ajustar escala do arquivo de fundo

Sim

Sim

Sim

Sim

Ferramentas avançadas de desenho integradas

Sim

Sim

Modelagem de monitores para sistemas de CFTV

Sim

Sim

Calcular a projeção da área de visualização de conforme parâmetros da câmera

Sim

Sim

Determinar a área de visualização no monitor conforme o tamanho

Sim

Sim

Modelagem avançada de cenas 3D e imagens de vídeo

Sim

Sim

Calcular os ângulos de visão da câmera

Sim

Sim

Modelagem da área de visualização usando a janela gráfica.

Sim

Sim

Salvar a imagem modelada da área de visualização em BMP, JPEG e JPG

Sim

Sim

Operar com número ilimitado de câmeras e até 10 layouts

Sim

Sim

Inserção de um número ilimitado de construções em cada layout

Sim

Sim

Permite configurar e utilizar até 2000 linhas para desenho

Sim

Sim

Exportar informações do projeto para arquivo de texto

Sim

Sim

Ferramenta de apresentação de projetos profissionais

Sim

Sim

Importação de arquivos de plantas e esquemáticos em DWG, DXF, JPG, etc

Sim

Sim

Simulação avançada de imagens e cenas 3D, e 2D

Sim

Sim

Simulação de cenas 3D com movimento

Sim

Sim

Integração de parâmetros de câmeras

Sim

Sim

Exportação em diversos formatos DXF, DWG, JPG e BMP

Sim

Sim

Ferramentas de plotagem e impressão

Sim

Sim

Visualização e edição do campo de visão vertical

Sim

Sim

Simulação de área de sombra e obstrução em cenas

Sim

Inserir segmentos de cabos e calcular as distâncias

Sim

Definir e calcular parâmetros elétricos dos cabos de alimentação

Sim

Integração de parâmetros avançados de câmeras

Sim

Tabela de câmeras do projeto

Sim

Tabela completa editável de modelos de câmeras

Sim

Áreas de detecção e identificação de pessoa, leitura de placa veicular

Sim

Manter um banco de dados de critérios de detecção, identificação de pessoa, leitura de placa veicular, dependendo dos níveis de qualidade da imagem de vídeo

Sim

Múltiplos critérios para Áreas de projeção com resolução espacial (pixel por metro)

Sim

Inserção de iluminadores e simulação de Iluminação da cena

Sim

Inserção de objetos de teste e Rotakin

Sim

Ferramenta de localização de câmeras no Layout

Sim

Ferramenta de definição de profundidade de campo

Sim

Ferramenta de sensibilidade e resolução

Sim



Baixe agora mesmo a versão de avaliação e comece a testar as funcionalidades da plataforma.

VideoCAD Professional Demo

O VideoCAD Professional é uma ferramenta completa de desenvolvimento de projetos de CFTV e Simulação 3D de câmeras, com inúmeros recursos avançados de planejamento, edição e desenho.

Versão Demo com todos os recursos de importação de arquivos AutoCAD, Simulação 3D, Definição de Padrões de Qualidade, Cálculo e Definição de Pixel por Metro, Simulação de Iluminação e sombras, Modelagens de imagem diversas, Cálculo de lentes, Profundidade de Campo, Definição de Cabeamento, Ângulos e Cobertura de câmeras, Exportação em diversos formatos, Cálculo de Cobertura de PTZ e Speed Dome, Criação de Cenas animadas, etc.

Características:



Size: 202.1 MB
Version: 9.0

Galeria de Imagens

Solicitar maiores informações

*O GuiadoCFTV é representante autorizado do desenvolvedor CCTVCAD
