Estive pensando, para ligar o esquema dos 3 sensores (2 em serie + 1 paralelo) para zona dupla,
É só não colocar nenhum resistor no primeiro, o 2k2 de fim de linha no segundo, o 3k3 de fim de linha no terceiro, e o 1k antes do COM da central.

Minha maior dúvida neste momento é sobre como ligar o disparo da Cerca Elétrica e o Arme pelo teclado na central Active 32 Duo

Meu alarme é JFL Shock 8

Tem um conector no centro da placa chamado PACRI. Acho que ele estava ligado no teclado da central antiga.

[m_barreto]

Bom dia Galera.

Eu tinha a JFL 600 aqui mas a placa torrou do nada.
Já não estava satisfeito com as 3 empresas de segurança que contratei nos últimos 5 anos.

Desta vez decidi montar eu mesmo.

Acabei de receber hoje de manhã minha Active Duo 32
módulo Ethernet
Módulo PGM
TX Car
Sensor de Linha Telefonica
6 sensores com fio DSE 830 duo
4 sensores JFL Simples com fio (Eu Já tinha)
2 sensores de abertura sem fio SL 220 duo
TX Car
5 sensores de abertura simples

Estou com dúvida na montagem dos sensores, pois a central possui 4 zonas duplas. Ou seja, 8 zonas monitoradas.

Quero renomear todas as zonas corretamente, mas por ser 4 zonas duplas e não 8 zonas individuais estou com dúvida no cabeamento.

——————————————————-
Zonas 1 – 2 – 5 – 6
Os 6 sensores DSE 830 quero colozar na Z1 e Z2 da seguinte maneira, com o nome Z1 (z1 Varanda – z5 Corredor) Z2 (z2 Fundos – – z6 lavanderia)

Para isso, preciso do seguinte diagrama:
Z1
Zona 1
2 sensores DSE 830 em série com tamper e resistor de fim de linha (Na varanda)
Zona 5
1 Sensor DSE 830 com tamper e resistor de fim de linha (Corredor)

É só colocar resistor 2k2 também no segundo sensor da Zona 1?

—————————————————
Zona 3 – 7

Zona 3
Disparo da Cerca Elétrica (Central JFL)
Zona 7
4 sensores JFL simples que eu tenho dentro de casa

Os 4 sensores em serie é fácil, mas não sei ligar junto a Cerca Elétrica

(OBS: Se eu estiver dentro de casa durante a noite, com os sensores internos z7 desativados, e alguem enconstar na cerca elétrica z3, o alarme vai disparar?)

————————————————-
Zona 4 – 8

Zona 4
5 sensores de abertura em série
Zona 8
Sensor de corte de linha telefônica

Zonas 24horas

———————————————–
Zona Teclado
Tamper do interfone Intelbras

zona 24 horas

———————————————————————————————–

Minha outra dúvida é em relação ao PGM.
Na – Normalmente Aberto
CM – Comum
Nf – Normalmente Fechado

Vou ligar o controle do portão TX Car no PGM, para poder abrir pelo Aplicativo se eu esquecer o controle remoto ou estiver com outro carro.
Tenho que ligar o Fio preto no CM e o Vermelho no Na?

————————————————–
Como liga Led para piscar quando arma a central? Em vez de tocar a sirene?
Vai armar automatico todo dia 23:59 e desarmar 6:30.

No caso de uma lampada 12v para ficar acesa quando armar o alarme também é no NA?

————————————————————————————————

O aterramento do lado da linha telefonica, é o mesmo fio do aterramento da rede da casa, certo?

———————————————————————————————–

[m_barreto]

[IMG]http://i80.photobucket.com/albums/j170/murilo_meteora/IMG_0127.jpg[/IMG]
[IMG]http://i80.photobucket.com/albums/j170/murilo_meteora/IMG_0129.jpg[/IMG]

http://i80.photobucket.com/albums/j170/murilo_meteora/IMG_0127.jpg
http://i80.photobucket.com/albums/j170/murilo_meteora/IMG_0129.jpg

Com certeza é mais fácil ainda!

Meus cabos já vieram prontos para ligar e com todos os conectores soldados e blindados.

Já descobri como liga.

Meu unico problema, como mostra na foto, era ligar o conector preto de energia na fonte. (2 cabos pretos)

Olha pra mim se está certo.

O lado de fora do conector (acredito que seja o negativo) eu liguei em “COM” na fonte.
O lado interno do conector eu liguei no V+.

Estava com dificuldades também, para descobrir qual cabo era o negativo e qual era positivo, mas resolvi com a chave teste.
Coloquei uma das pontas dentro do positivo da tomada e coloquei a chave teste no lado de dentro do conector. O cabo que fez a chave acender, eu liguei no V+ da fonte.

[m_barreto]

Galera, estou com um probleminha também, mas é mais fácil de resolver.

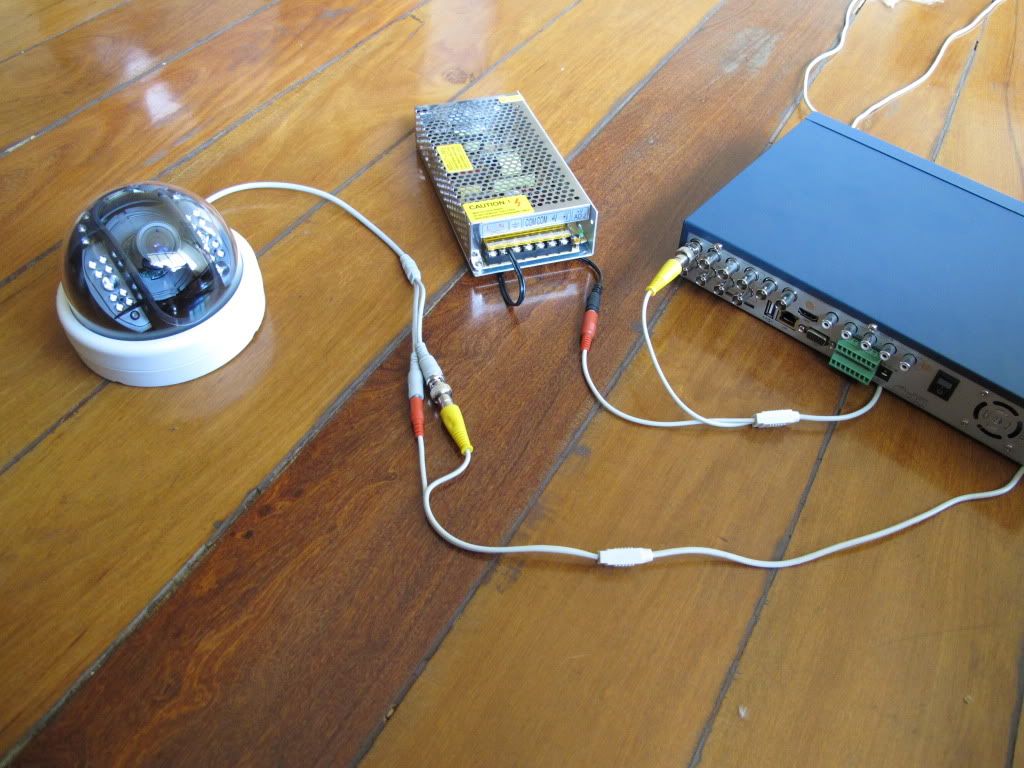

Estou com a câmera, o stand alone, e a fonte. Os cabos estão prontos mas não sei como ligar na fonte.
Seguem as fotos:

[IMG]http://i80.photobucket.com/albums/j170/murilo_meteora/IMG_0127.jpg[/IMG]
[IMG]http://i80.photobucket.com/albums/j170/murilo_meteora/IMG_0129.jpg[/IMG]

Eu estou com dúvida é sobre como ligar a fonte na tomada, e como ligar o fio preto nela.

Obrigado

[m_barreto]

Amigos, vi que os links ficaram cortados, mas é só copiar e colar no navegador. É de um site de compras muito bom! Os produtos vem direto da China, Malásia ou EUA.

Mas tive mais uma dúvida. Encontrei câmeras iguais, no mesmo site, com o mesmo preço, mas que possuem lentes diferentes.
Variando entre 6mm e 18mm.
O que significa esta alteração na lente? E o que é melhor?

Obrigado
