Software de Projeto IP Video System Design Tool

O IP Video System Design Tool ou simplesmente IP Design é uma ferramenta de projeto avançado de sistemas de CFTV IP com Simulação 3D de imagens de câmeras, desenho completo de projeto e planejamento de instalação.
O IP Video System Design Tool ou simplesmente IP Design é uma ferramenta de projeto avançado de sistemas de CFTV IP com Simulação 3D de imagens de câmeras, desenho completo de projeto e planejamento de instalação.
Exemplo_de Projeto - 2.png

Com esta ferramenta de software é possível criar projetos e propostas profissionais, com simulação de plantas, modelagem de objetos, objetos de teste reais, imagens 3D de cenas, maquetes e etc.

O software disponibiliza uma série de recursos avançados, os quais possibilitam projetar, desenhar, calcular, estimar e representar seus sistemas de Videomonitoramento de maneira detalhada e profissional.

A interface do software é mostrada na figura 1.

IP Design 1

Principais Características:

Dentre os principais recursos podemos destacar as seguintes:

  • Desenho básico de sistemas e plantas baixas;

  • Encontrar as melhores posições para as câmeras;

  • Definição de campo de visão e área de projeção em 2D e 3D;

  • Simplificar o processo de cálculo e definição do campo visual da lente;

  • Estimar a largura de banda necessária para sistemas IP com um número ilimitado de câmeras IP e servidores de vídeo;

  • Calcular o espaço em disco necessário para os arquivos de vídeo;

  • Importar imagens de fundo de arquivos JPEG/BMP;

  • Importar modelos 3D personalizados(nas versões Pro/Business);

  • Importar desenhos do AutoCAD (nas versões Pro/Business);

  • Exportar os cálculos, desenhos e imagens 3D para o Word, Excel, Visio ou outras ferramentas de software;

  • E muito mais.

É possível também calcular a largura de banda e espaço em disco para armazenamento para câmeras de qualquer resolução utilizando métodos de compressão como Motion JPEG, H.264, MPEG-4, JPEG2000 e a mais recente H.265.

Este software permite ao projetista a encontrar as melhores relações de taxa de quadros (FPS) e detalhes de compactação de forma a otimizar as operações de processamento, tráfego de rede e armazenamento em disco.

As estimativas de tamanhos de quadro são baseadas em algorítimos de software proprietários desenvolvidos pela JVSG.

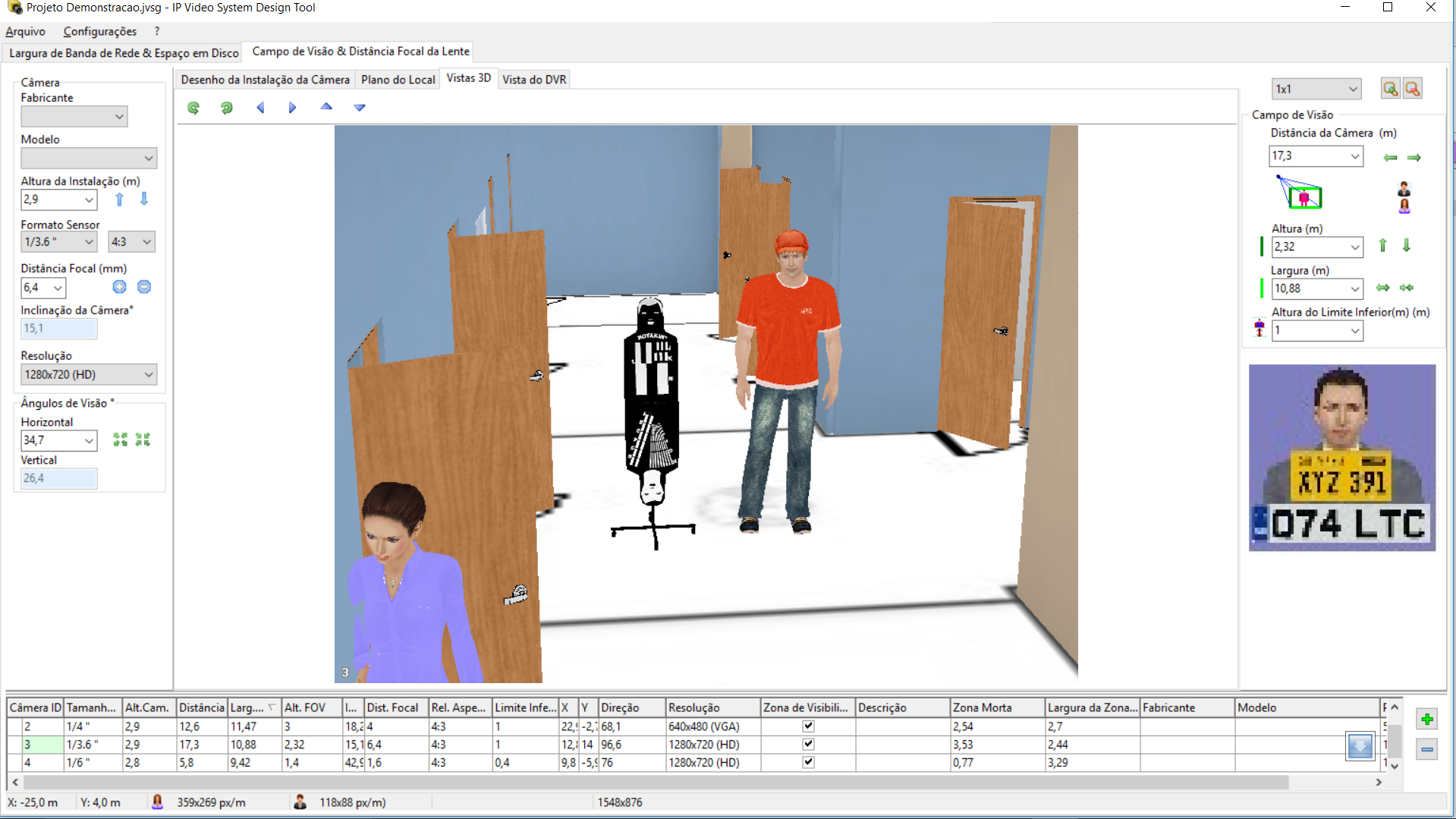

A interface principal do software é mostrada na figura 2.

IP Design 2

O software permite também planejar, desenhar e importar plantas de locais.

IP Design 3

Verificando a versão

Antes de utilizar a ferramenta, verifique se está utilizando a versão mais recente. A utilização da versão mais atual permite obter um melhor desempenho e aproveitar as últimas correções e melhorias do sistema. É possível baixar e atualizar a ferramenta diretamente nos sites:

www.guiadocftv.com.br ou www.jvsg.com.

A versão mais atual é a 9.1 lançada em Dezembro de 2017, caso você esteja utilizando uma versão anterior, recomendamos fortemente que você faça a atualização.

Se quiser informações sobre este ou outros temas por favor entre em contato comigo.

Engº Marcelo Peres

mpperes@guiadocftv.com.br

Guia do CFTV
